Описание и характеристики

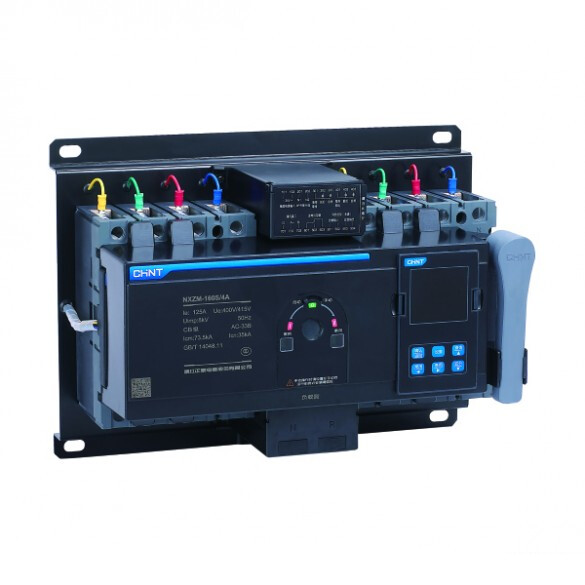

Устройства автоматического ввода резерва (АВР) серии NXZM Предназначены для применения в сетях переменного тока для переключения с одного источника питания на другой для бесперебойного электроснабжения подключенного оборудования. АВР серии NXZM реализованы на базе автоматических выключателей серии NXM, поэтому также защищают от перегрузки и короткого замыкания. Устройства АВР серии NXZM с интерфейсом RS485 могут быть подключены к сети передачи данных. Основные характеристики: Типоразмер: 160 Номинальное напряжение: 400 В пер. тока, 50 Гц Напряжение цепи управления: 230 В пер. тока, 50 Гц Тип АВР: класс CB (на автоматических выключателях) Категория применения: AC-33B Количество полюсов: 4 Номинальный ток: 100 А Предельная отключающая способность: 25 кА Время переключения контактов: 3,3x(1±10%) с Механическая износостойкость: 8000 циклов В/О Электрическая износостойкость: 2000 циклов В/О Габаритные размеры (ШxВxГ): 345x240х167 мм Степень загрязнения: 3 Монтаж: на монтажную плату Подключение: кабелем или шинами
Номин. вход. напряжение
400 В
Номинальный входной ток от внешней стационарной сети
160 А
Время на размыкание контактов основной сети
2.97...3.63 мс
