Описание и характеристики

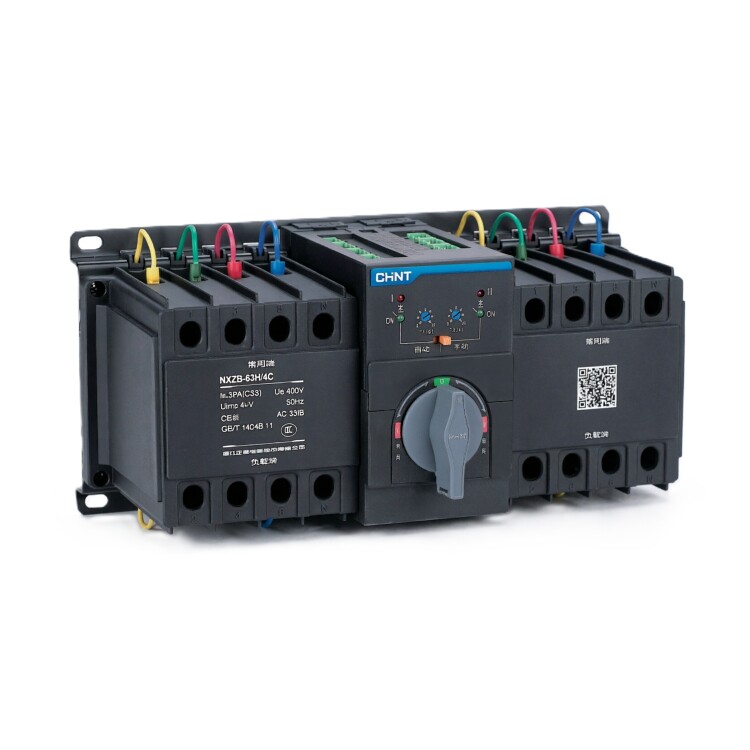

Устройства автоматического ввода резерва (АВР) серии NXZB Предназначены для применения в сетях переменного тока для переключения с одного источника питания на другой для бесперебойного электроснабжения подключенного оборудования. АВР серии NXZB реализованы на базе модульных автоматических выключателей серии NXB-63, поэтому также защищают от перегрузки и короткого замыкания. Устройства АВР серии NXZB с интерфейсом RS485 могут быть подключены к сети передачи данных. Основные характеристики: Типоразмер: 63 Номинальное напряжение: 400 В пер. тока, 50 Гц Напряжение цепи управления: 230 В пер. тока, 50 Гц Тип АВР: класс CB (на автоматических выключателях) Категория применения: AC-33B Количество полюсов: 4 Номинальный ток: 40 А Характеристика мгновенного срабатывания: D Предельная отключающая способность: 10 кА Время переключения контактов: 1,4x(1±10%) с Механическая износостойкость: 10000 циклов В/О Габаритные размеры (ШxВxГ): 248x125х130 мм Степень загрязнения: 3 Монтаж: на монтажную плату Подключение: кабелем или шинами
Номин. вход. напряжение
400 В
Номинальный входной ток от внешней стационарной сети
40 А
Время на размыкание контактов основной сети
1.26...1.54 мс
